金屬零件在飽和的水蒸汽中加熱氧化，使表面生成一種與基體結合牢固、多孔、厚度在1-4μm的Fe3O4薄膜的工藝稱為蒸汽處理。蒸汽處理的外觀一般為藍色或黑色光澤，可以改善產品的耐腐蝕性能。

01反應條件

鐵如果在有氧的情況下加熱，則會生成三種氧化物FeO、Fe3O4、Fe2O3。我們蒸汽處理希望得到的氧化膜是Fe3O4。反應方程式如下：

為了避免形成FeO、Fe2O3，需選擇合適的氧化溫度，并對蒸氣含量進行控制，產品進爐后需要通入足夠的氮?dú)鈦碇脫Q爐內的空氣。

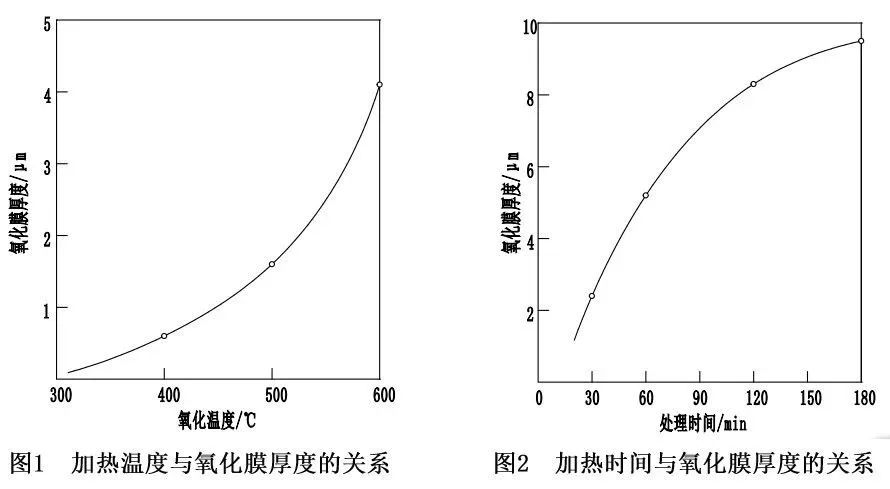

氧化膜的厚度是取決于加熱溫度和保持時間，其對應影響關系，見圖1、圖2。

02設備介紹

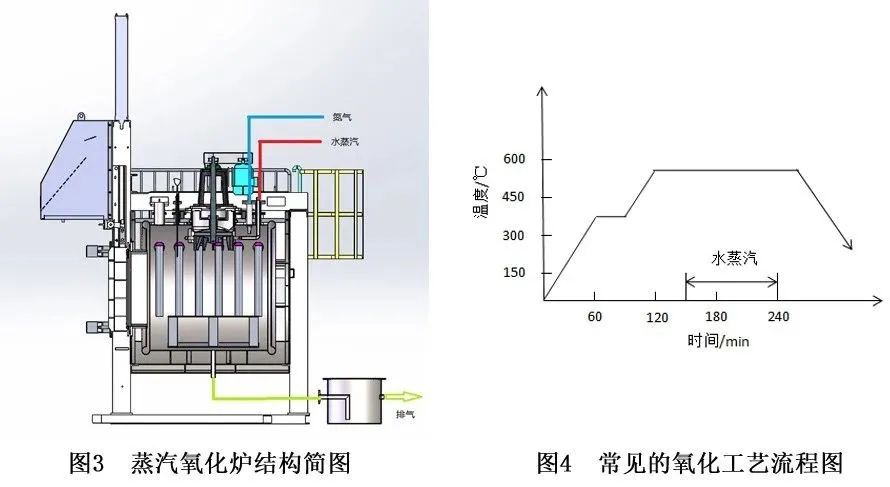

圖3 為公司目前常見的蒸汽氧化爐，配備水蒸汽管路、氮?dú)夤苈贰⑴艢夤苈贰⒉讳P鋼馬弗。爐內通入高溫蒸汽，對工件進行氧化處理。

典型工藝流程見圖4，產品進爐后升溫的同時，進行氮?dú)庵脫Q，到達氧化溫度后，保溫一段時間，通入水蒸氣進行氧化處理。為了使氧化層厚度更均勻，需要階梯升溫。

03工藝應用

蒸汽氧化處理應用實績?nèi)缦拢?/span>

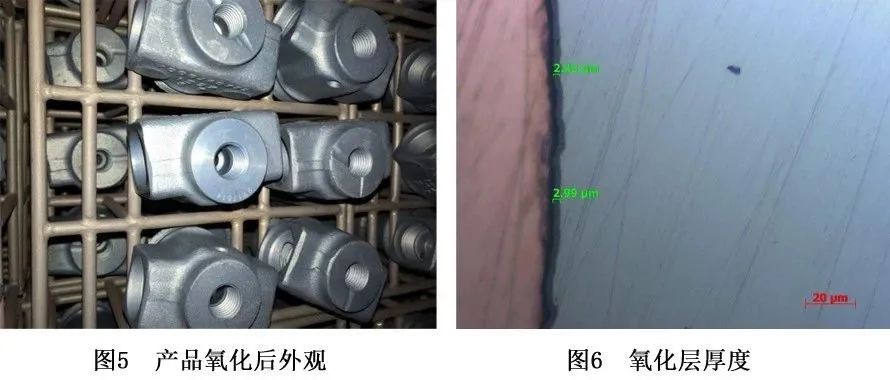

油泵接頭，材料50Cr4，蒸汽階段550℃x 120 min。處理結果：氧化層厚度2-3μm，外觀呈深藍色光澤，產品合格。參見圖5產品外觀、圖6氧化層厚度。

04注意事項

為了保證蒸汽氧化處理品質，注意事項如下：

①.爐子的密封性。需確認并定期檢查前門密封條、壓緊裝置、以及其他相關連接部位，確保密封。

②.通入蒸汽的時點。應將產品充分加熱后，再向爐內通入水蒸汽，避免由于水蒸汽結露造成的氧化不良。

③.應提供合適的蒸汽壓力，如果蒸汽壓力過低，會導致液體水分增加，造成外觀不良。

④.氧化膜厚度的檢驗。由于氧化層較薄、有脆性，在制樣過程中通常需要在表面緊密包裹一層銅皮，來防止氧化膜崩落。
