眾所周知，經(jīng)過(guò)熱處理的工件，性能會(huì)更加出色，更符合機(jī)械零件性能的要求?？墒窃跓峒庸さ倪^(guò)程中，金屬材料會(huì)出現(xiàn)一些問(wèn)題，比如變形。金屬材料的外觀變形，對(duì)機(jī)械零部件的加工是致命的影響。因此，本文著重闡述在對(duì)金屬材料熱加工中影響變形的原因，以及解決方法，以此來(lái)克服在金屬材料加工當(dāng)中的難題。

在生產(chǎn)實(shí)際中，熱處理變形的表現(xiàn)形式多種多樣，有體積和尺寸的增大和收縮變形，也有彎曲、歪扭、翹曲等變形，就其產(chǎn)生的根源來(lái)說(shuō)，可分為內(nèi)應(yīng)力造成的應(yīng)力塑性變形和比容變化引起的體積變形兩大類。

（１）內(nèi)應(yīng)力塑性變形

熱處理過(guò)程中加熱冷卻的不均勻和相變的不等時(shí)性，都會(huì)產(chǎn)生內(nèi)應(yīng)力，在一定塑性條件的配合下，就會(huì)產(chǎn)生內(nèi)應(yīng)力塑性變形。在加熱和冷卻過(guò)程中，零件的內(nèi)外層加熱和冷卻速度不同造成各處溫度不一致，致使熱脹冷縮的程度不同，這樣產(chǎn)生的應(yīng)力變形叫熱應(yīng)力塑性變形。在加熱和冷卻過(guò)程中，零件的內(nèi)部組織轉(zhuǎn)變而發(fā)生的時(shí)間不同，這樣產(chǎn)生的應(yīng)力變形叫組織應(yīng)力變形塑性變形。

　?。ǎ玻w積變形

比容變形在熱處理過(guò)程中，各種相結(jié)構(gòu)的組織比容不同，在相變時(shí)發(fā)生的體積和尺寸變化為比容變形。比容變形一般只與奧氏體中碳和金元素的含量、游離相碳化物、鐵素體的多少、淬火前后組織比容變化差和殘余奧氏體的多少和鋼的淬透性等因素有關(guān)。

　　減小熱處理變形的方法

　　一、溫度的測(cè)量與控制

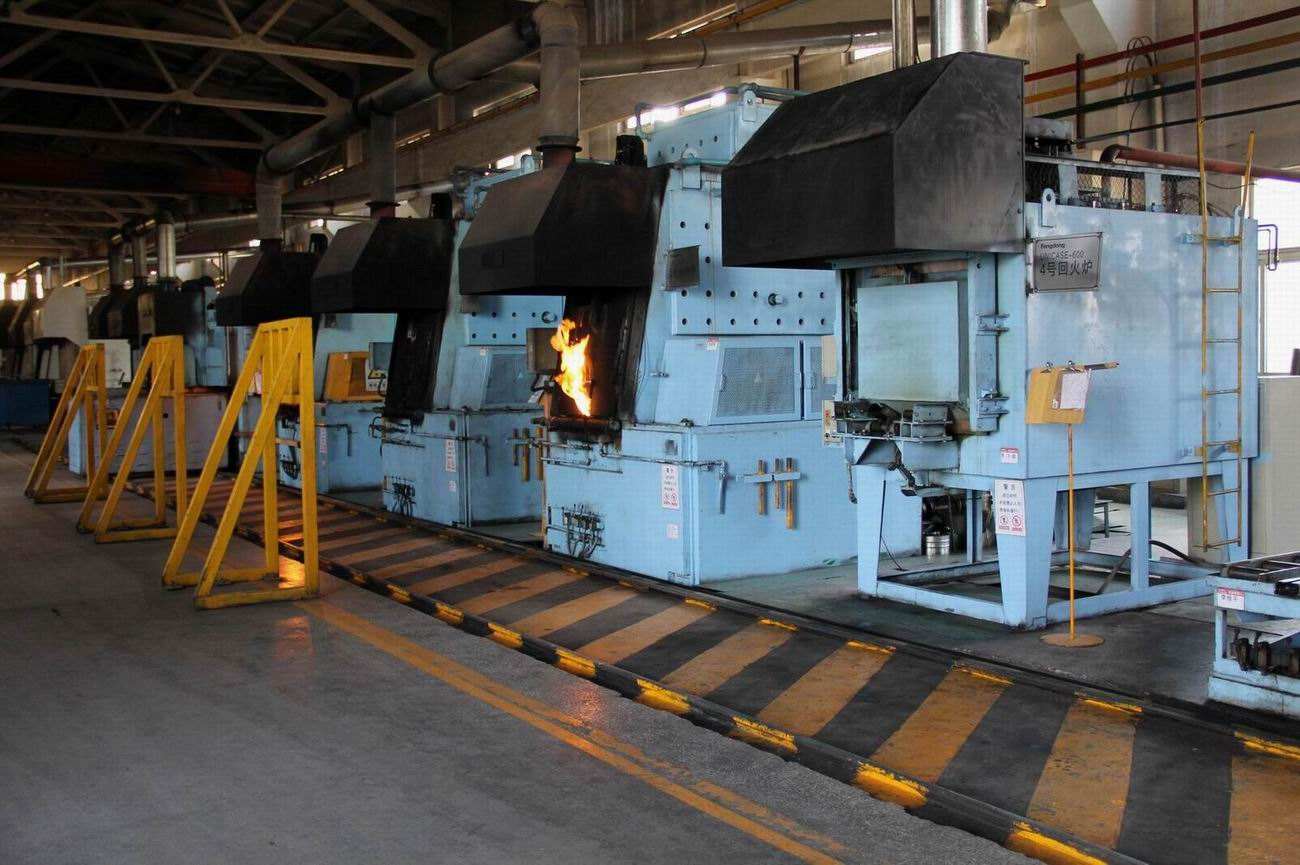

　　工業(yè)上實(shí)際應(yīng)用的熱處理工藝形式非常多，但是它們的基本過(guò)程都是熱作用過(guò)程，都是由加熱、保溫和冷卻三個(gè)階段組成的。整個(gè)工藝過(guò)程都可以用加熱速度、加熱溫度、保溫時(shí)間、冷卻速度以及熱處理周期等幾個(gè)參數(shù)來(lái)描述。在熱處理工藝中，要用到各種加熱爐，金屬熱處理便在這些加熱爐中進(jìn)行（如基本熱處理中的退火、淬火、回火、化學(xué)熱處理的滲碳、滲氨、滲鋁、滲鉻或去氫、去氧等等）。因此，加熱爐內(nèi)的溫度測(cè)量就成為熱處理的重要工藝參數(shù)測(cè)量。每一種熱處理工藝規(guī)范中，溫度是很重要的內(nèi)容。如果溫度測(cè)量不準(zhǔn)確，熱處理工藝規(guī)范就得不到正確的執(zhí)行，以至造成產(chǎn)品質(zhì)量下降甚至報(bào)廢。溫度的測(cè)量與控制是熱處理工藝的關(guān)鍵，也是影響變形的關(guān)鍵因素。

　　二、控溫正火或等溫退火

　　正火硬度過(guò)高、混晶、大量索氏體或魏氏組織都會(huì)使內(nèi)孔變形增大，所以要用控溫正火或等溫退火來(lái)處理鍛件。金屬的正火、退火以及在進(jìn)行淬火之前的調(diào)質(zhì)，都會(huì)對(duì)金屬最終的變形量產(chǎn)生一定的影響，直接影響到的是金屬組織結(jié)構(gòu)上的變化。實(shí)踐證明，在正火時(shí)采用等溫淬火可有效地使金屬組織結(jié)構(gòu)趨于均勻，從而使其變形量減小。

　　三、合理的冷卻方法

　　金屬淬火后冷卻過(guò)程對(duì)變形的影響也是很重要的一個(gè)變形原因。熱油淬火比冷油淬火變形小，一般控制在１００℃±２０℃。油的冷卻能力對(duì)變形也是至關(guān)重要的。淬火的攪拌方式和速度均影響變形。金屬熱處理冷卻速度越快，冷卻越不均勻，產(chǎn)生的應(yīng)力越大，模具的變形也越大。可以在保證模具硬度要求的前提下，盡量采用預(yù)冷；采用分級(jí)冷卻淬火能顯著減少金屬淬火時(shí)產(chǎn)生的熱應(yīng)力和組織應(yīng)力，是減少一些形狀較復(fù)雜工件變形的有效方法；對(duì)一些特別復(fù)雜或精度要求較高的工件，利用等溫淬火能顯著減少變形。

　　四、合理的零件結(jié)構(gòu)

　　金屬熱處理后在冷卻過(guò)程中，總是薄的部分冷得快，厚的部分冷得慢。在滿足實(shí)際生產(chǎn)需要的情況下，應(yīng)盡量減少工件厚薄懸殊，零件截面力求均勻，以減少過(guò)渡區(qū)因應(yīng)力集中產(chǎn)生畸變和開(kāi)裂傾向；工件應(yīng)盡量保持結(jié)構(gòu)與材料成分和組織的對(duì)稱性，以減少由于冷卻不均引起的畸變；工件應(yīng)盡量避免尖銳棱角、溝槽等，在工件的厚薄交界處、臺(tái)階處要有圓角過(guò)渡；盡量減少工件上的孔、槽筋結(jié)構(gòu)不對(duì)稱；厚度不均勻零件采用預(yù)留加工量的方法。

　　五、合理的裝夾方式及夾具

　　目的使工件加熱冷卻均勻，以減少熱應(yīng)力不均，組織應(yīng)力不均，來(lái)減小變形，可改變裝夾方式，盤類零件與油面垂直，軸類零件立裝，使用補(bǔ)償墊圈，支承墊圈，疊加墊圈等，花鍵孔零件可用滲碳心軸等。

　　六、機(jī)械加工

　　當(dāng)熱處理是工件加工過(guò)程的最后工序時(shí)，熱處理畸變的允許值應(yīng)滿足圖樣上規(guī)定的工件尺寸，而畸變量要根據(jù)上道工序加工尺寸確定。為此，應(yīng)按照工件的畸變規(guī)律，熱處理前進(jìn)行尺寸的預(yù)修正，使熱處理畸變正好處于合格范圍內(nèi)。當(dāng)熱處理是中間工序時(shí)，熱處理前的加工余量應(yīng)視為機(jī)加工余量和熱處理畸變量之和。通常機(jī)械加工余量易于確定，而熱處理由于影響因素多比較復(fù)雜，因此為機(jī)械加工留出足夠的加工余量，其余均可作為熱處理允許畸變量。熱處理后再加工，根據(jù)工件的變形規(guī)律，施用反變形、收縮端預(yù)脹孔，提高淬火后變形合格率。

　　七、采用合適的介質(zhì)

　　在保證同樣硬度要求的前提下，盡量采用油性介質(zhì)，實(shí)驗(yàn)和實(shí)踐證明，再其他條件無(wú)差異的前提下，油性介質(zhì)的冷卻速度較慢，而水性介質(zhì)的冷卻速度則相對(duì)快一些。而且，和油性介質(zhì)相比，水溫變化對(duì)水性介質(zhì)冷卻特性的影響較大，在同樣的熱處理?xiàng)l件下，油性介質(zhì)相對(duì)水性介質(zhì)淬火后的變形量要相對(duì)小。
