可控氣氛輥棒鹽浴爐生產線，通過輥棒傳動的形式進行工件（料盤）的傳輸，實現工件的鹽浴馬氏體淬火或貝氏體等溫淬火連續熱處理。該生產線具有無磕碰、變形小、產品組織穩定、產量大、適應性強等優點，特別適合軸承等產品的大批量精密熱處理。

01、可控氣氛輥棒鹽浴爐生產線

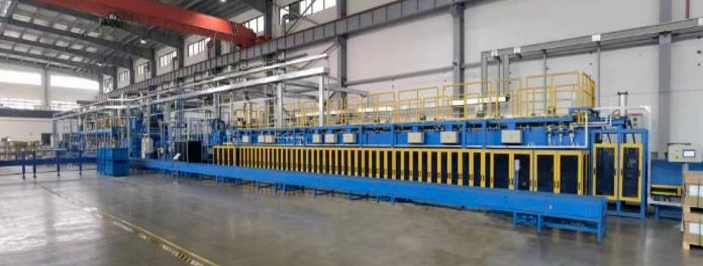

URH-1250*900*250-7可控氣氛輥棒鹽浴馬氏體淬火生產線，主要應用于軸承圈的大批量鹽浴淬火、回火處理。該生產線由上料臺及淬火裝置、前清洗機、可控氣氛加熱爐、雙工位淬火鹽槽、備用鹽槽、風冷臺、后清洗機（含鹽水分離器）、雙層回火爐、卸料臺、前后橫向轉移車控制系統等組成。每個工位有效尺寸1250mm(W)* 900mm(L)* 250mm(H),加熱爐有效工位7個，RX氣氛，5區溫控（常用溫度800~900℃，Max950℃），2區碳控。額定裝載150KG/工位，典型產品凈裝載100KG/工位，產品節拍6min，凈處理能力約1000kg/h，圖1為生產線U型布局，應客戶要求，加熱爐、鹽槽采用燃?xì)饧訜岱绞剑渌捎秒娂訜岱绞健?/span>

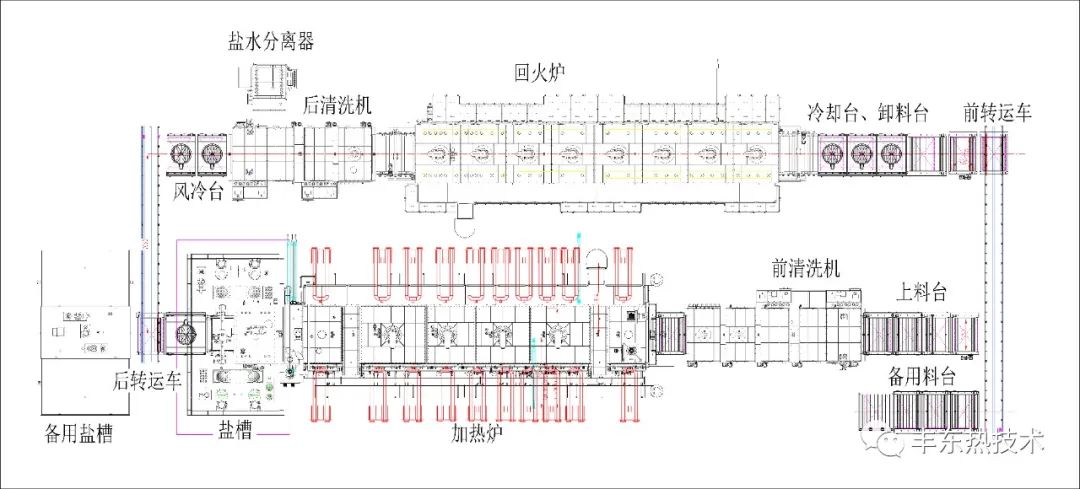

圖1：URH-1250*900*250-7可控氣氛輥棒鹽浴馬氏體淬火生產線布局圖

02、輥棒鹽浴爐的特點

1  輥棒鹽浴爐的優點：輥棒傳動，周期性進出料，平穩可靠；工件零磕碰、無混料、無遺失，淬火時升降臺上下竄動左右搖擺，頻率可調，工件淬火冷卻均勻性好，產品質量一致性好。

2  鹽浴工藝優點：鹽浴淬火通常選（50%~55%）KNO3+（45%~50%）NaNO2熔鹽作為淬火液，常用鹽浴溫度180~350℃。圖2為180℃鹽浴冷卻曲線，具有高溫冷速快，低溫冷速慢的特點，從而獲得優良的淬透性能，避免屈氏體的產生，又能減少淬火畸變，產品可獲得優良、穩定的組織。

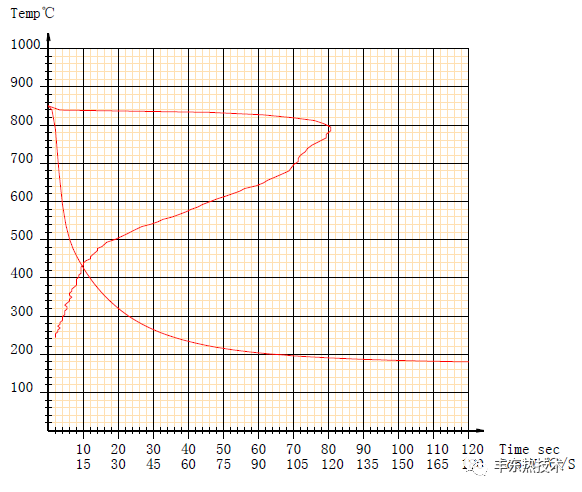

圖2：（50%KNO3+50%NaNO2）180℃冷卻曲線

3 產品變形小：以外徑為140mm、厚度10mm的軸承外圈為例，實測鹽淬馬氏體的平均橢圓變形僅為0.078mm。而類似產品油淬馬氏體平均橢圓變形約為0.15~0.2mm。

4  安全對策：由于鹽槽中含有KNO3，所以應避免炭黑進入鹽槽，杜絕發生爆炸。同時，應防止異常水分進入鹽槽，防止鹽槽汽爆傷人事故。

5  環保措施：鹽浴熱處理爐，應做到硝鹽零排放。需對廢氣集中收集處理后，達標排放；后清洗機應配有鹽濃度自動檢測裝置和鹽水自動分離裝置，實現鹽、水回收再利用，無廢鹽、廢水排放。

6  關于貝氏體淬火：根據客戶工藝需求，輥棒鹽浴爐生產線可選擇鹽槽數量及節拍匹配，實現“鹽浴貝氏體等溫淬火處理”，或者“鹽浴馬氏體+貝氏體復合處理”。

03、總結

可控氣氛輥棒鹽浴爐生產線，具有鮮明的設備及工藝優勢，并成功解決了安全和排放的問題，在軸承等行業已得到成功運用，朝著大批量生產、精密控制、節能環保、全自動操作等方向發展。
