錨索具主要應用于橋梁、高層建筑、鐵路、公路等預應力混凝土結構，起到張拉鋼絞線作用，對產品安全系數有較高的要求，每批次產品出廠均進行拉伸試驗，其中一批次產品在拉伸試驗過程中發現夾片開裂，青島豐東測試中心根據客戶要求，對開裂夾片進行了失效分析。

樣品名稱為工具錨用夾片，采用20MnCr5滲碳處理，裂紋位置位于齒牙根部，見下圖

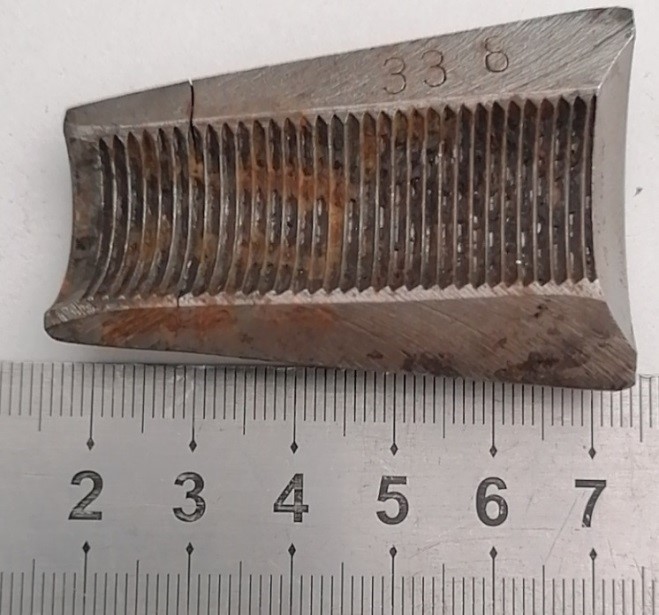

圖1  1#樣品實物照片及開裂位置

我們根據產品失效情況，對產品熱處理指標、化學成分、晶粒度等項目進行了針對性分析。

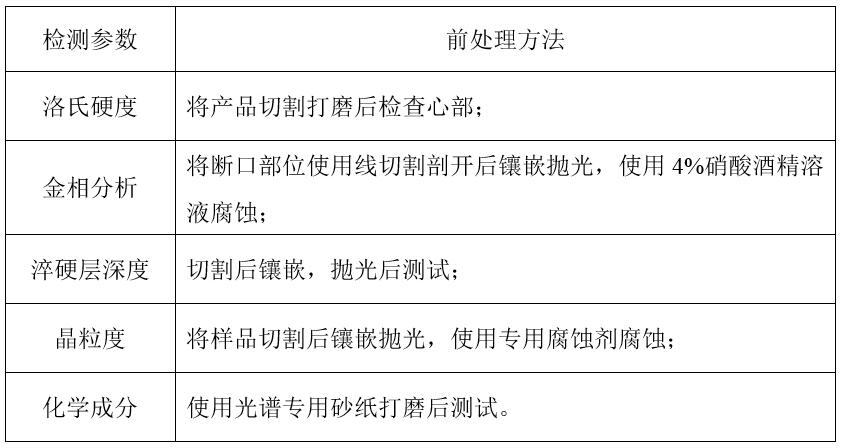

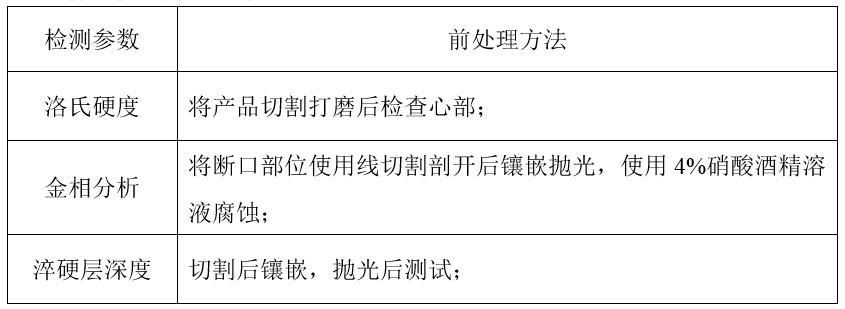

樣品檢驗前處理方法

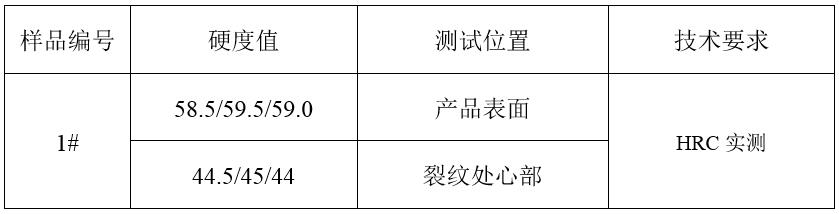

一、硬度測試

結果分析：失效件表面硬度和心部硬度均為此材料較正常的處理結果，未見明顯異常

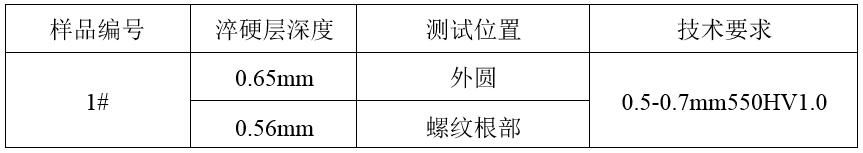

二、淬硬層深度

結果分析：失效件淬硬層深度符合技術要求，螺紋根部略微比外圓淺，是正常的現象。

三、化學成分

結果分析：失效件化學成分符合標準要求。

四、金相組織

圖2  1#件螺紋根部表面顯微組織  100×

圖3  1#件螺紋根部表面顯微組織  100×

圖4  1#件螺紋根部裂紋表面顯微組織  500×

圖5  1#件螺紋根部裂紋表面顯微組織  500×

圖6  1#件心部顯微組織  500×

圖7  1#件心部晶粒度  100×

結果分析：1#顯微組織如圖2至圖7所示。經過對比分析，結果如下：表面組織為馬氏體3級+殘余奧氏體1級（圖2-5），心部組織1級（圖6），心部晶粒度6級（圖7）。裂紋切割基體組織延伸，裂紋兩側組織一致無脫碳，說明裂紋是熱處理后拉伸時產生。表面組織和心部組織均為正常的滲碳淬火組織，未見異常粗大組織，表面滲碳殘余奧氏體較少，心部晶粒度6級略微偏粗。

五、分析結論

1、經過對失效夾片進行分析，樣品的化學成分、淬硬層深度、金相組織等未發現標存在異常，符合正常的滲碳淬火特征；

2、產品心部平均晶粒度為6級，一般細小的晶粒，可改善產品的沖擊韌性；

3、裂紋處金相組織未見脫碳和夾雜等異常，多條微裂紋在螺紋根部平行貫穿硬化層。綜合判斷工具錨夾片是在使用過程中因受力導致脆性開裂。

4、開裂的工具錨夾片是在使用過程中局部受力過大導致，可能跟產品的設計結構存在一定關系，建議適當降低薄壁處的齒牙高度，或增加壁厚，改善與配合零件的間隙，使產品內外壁均勻分散受力。
